一、产品组成要求：

1、采用发动机功率不小于68KW、发动机马力不小于92Ps、发动机最大扭矩不小于140N.m、排量≥1.6L，自然吸气，手动变速箱等配置整车的发动机总成。

2、钢制移动支架、附件齐全。

3、手动涡轮蜗杆转动手柄、支架。

4、安全保护装置：360度旋转。

5、台架形式：涡轮蜗杆转动翻转架、专用支架、接油盘、承重式锁止万向移动脚轮。

二、产品规格要求：

1、长宽高：≥950x700x900（mm）。

2、光照强度：＜10000LUX。

3、工作温度：-20℃-40℃。

三、产品功能要求：

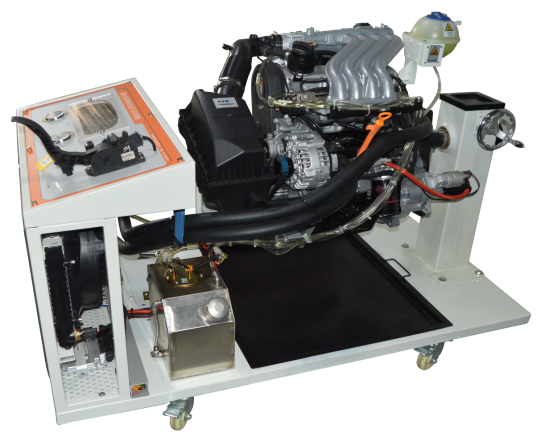

1、本产品将发动机总成安装在专用翻转架上，易于拆装。

2、翻转架采用涡轮蜗杆减速翻转机构可使发动机360度旋转，便于学生从不同角度进行拆卸和装配。

3、满足发动机解体、装复、调试、检验全过程的要求。

4、可对发动机进行结构认知实训。

5、底部放置接油盘，便于废油污垢的收集保持实训场地的清洁。

6、适用于各类院校汽车专业学生实操技能培训考核。

四、产品工艺要求：

1、翻转架采用高强度优质钢材，满焊焊接，结构合理，结实耐用。

2、表面采用环保静电喷涂高温烘烤工艺制作，附着力好，喷涂表面抗磨、防滑、耐腐蚀，色彩搭配亮丽时尚。

3、采用高承重移动锁止万向脚轮，便于移动和固定。

4、涡轮采用高强度钢材表面镶铜处理耐磨耐腐蚀，旋转操纵灵活，减速、锁止安全可靠。

5、配置带有手柄的大面积接油盘，便于清理垃圾。

6、引进先进技术生产，结构简单紧凑；具有更大的举升高度及承载力。

7、采用优质结构钢，激光焊接，单面焊接双面成型工艺。

8、使用静电粉末喷涂；涂层外观质量优异，附着力及机械强度强，色泽亮度高，经久不褪色。

9、配套原厂动力总成，符合动力总成拆装平台的拆装、测量、维修、考核的技术需求。

10、配置涡轮蜗杆装置：转 速 比：1：100  旋转角度：360° ，承载重量：350Kg

五、教学及实习项目：

1、发动机专用工具及检测仪器的使用；2、发动机整体元件的拆装和认知；3、发动机外围附属部件拆装和认知；4、发动机配气机构的拆装和认知；5、发动机曲柄连杆机构拆装和认知；6、发动机外围部件的拆装和认知；7、发动机油底壳、气门室盖的拆装和认知；8、发动机配气机构的拆装和认知；9、发动机缸盖的拆装和认知；10、发动机活塞环的拆装和认知。
